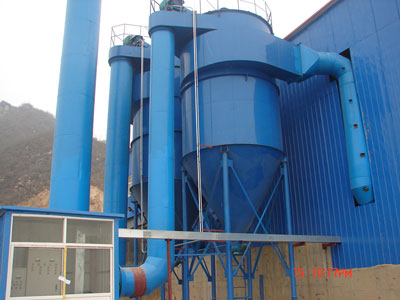

ZC-II型机械回转反吹扁袋除尘器

出处:诺和环保 发布时间::2019-05-13

一、介绍
ZC-II机械回转反吹扁袋除尘器,具有高效、低阻、维护简单、运行可靠等优点,适用于细微粉尘的工艺回收和除尘净化,排放浓度可远低于国家规定。它由以下四部分组成:

1、上箱体:包括除尘器盖、旋转揭盖装置、清洁室换袋入孔、观察孔,净化后出气口。

2、中箱体:包括花板、滤袋、滤袋框架、过滤室筒体、含尘气体进气口入孔门。

3、下箱体:包括定位支承架、灰斗、卸灰阀、支座。

4、反吹风清灰机构:包括旋臂喷口、反吹风机、旋转减速机构。
反吹风旋臂由置于顶盖上的减速器驱动,反吹风机置于顶盖,通过中心管与旋臂连接进行闭路反吹。ZC-II机械回转反吹扁袋除尘器广泛用于机械,铸造、矿山、石子破碎、冶炼、建材、粮食、化工等行业。
二、工作原理
过滤单元:含尘气体于切向进入过滤室上部空间,大颗粒及凝聚尘粒离心力作用下,沿筒壁旋落灰斗小颗粒弥散于过滤室袋间空隙从而被袋阻留,净化空气透过袋壁经花板上滤袋导口汇集于清洁室,由通风机吸入而排放于大气中。

清灰单元:随着过滤工况的进行,粉尘附于布袋表面,滤袋阻力逐渐增加,当达到清灰要求时,可根据实际需要设置清灰间隔时间,启动反吹风机构工作。这时足够量的反吹风气流由旋臂喷口吹入滤袋导口,阻挡过滤气流并改变袋内压力工况,引起滤袋实质性振击,抖落积尘,旋臂转动对滤袋逐个反吹,当滤袋阻力降到下限时,反吹风机构自动停止工作。

反吹机构:为节约反吹风机的动力,减少反吹清灰,不受使用场合气源条件的限制,易损件少,维护简便,运行可靠。克服了压缩空气脉冲清灰的弊病,反吹风作用距离大,可采用长滤袋,充分利用空间,占地面积小。

三、ZC-II型机械回转反吹扁袋除尘器六大特点:

▲按旋风除尘器蜗壳型进口设计外形,能起局部旋风作用,减轻滤袋负荷。圆筒拱顶的外形,受力均匀、抗爆性能好。

▲优质配套高压风机反吹清灰,不受使用场合气源条件的限制。易损件少,维护简便、运行可靠、克服了压缩空气脉冲清灰的弊病、反吹风作用距离大、可采用长滤袋、充分利用空间、占地面积小。

▲梯型扁袋在圆筒体内布置,结构简单紧凑,过滤面积指标高。在反吹风作用下,梯形扁袋振幅大,只需一次振击,即可抖落积尘、有利于提高滤袋寿命。

▲以除尘器的阻力为信号或采用时间控制器,自动控制回转反吹清灰,视入口浓度高低自动调整清灰周期。

▲上盖分为多块,可随意打开,换袋、维护便捷。

▲除严寒地区外,本除尘器可室外露天设置,不用建造除尘器间。

四、ZC-II型机械回转反吹扁袋除尘器参数:

规格

型号

过滤面积

m2

处理风量

袋长

(m)

圈数

袋数

(条)

效率

(%)

阻力

(Pa)

外形尺寸

(直径×高mm)

设备重量

(kg)

V=m/min

m3/h

ZC-24/2

A

38

1.0~1.5

2400~4600

2.0

1

24

>99

<1200

Φ1690×4350

1900

B

38

2.0~2.5

4800~6000

2.0

1

24

Φ1690×4350

1900

ZC-24/3

A

57

1.0~1.5

3600~5400

3.0

1

24

Φ1690×5350

2050

B

57

2.0~2.5

7200~9000

3.0

1

24

Φ1690×5350

2050

ZC-24/4

A

79

1.0~1.5

4800~7200

4.0

1

24

Φ1690×6350

2250

B

79

2.0~2.5

9600~12000

4.0

1

24

Φ1690×6350

2250

ZC-72/2

A

114

1.0~1.5

6840~10260

2.0

2

72

Φ2530×5050

4150

B

114

2.0~2.5

13680~17100

2.0

2

72

Φ2530×5050

4150

ZC-72/3

A

170

1.0~1.5

10200~15300

3.0

2

72

Φ2530×6050

4850

B

170

2.0~2.5

20400~25500

3.0

2

72

Φ2530×6050

4850

ZC-72/4

A

228

1.0~1.5

13680~20520

4.0

2

72

Φ2530×7050

5500

B

228

2.0~2.5

27360~34200

4.0

2

72

Φ2530×7050

5500

ZC-144/3

A

340

1.0~1.5

20400~30600

3.0

3

144

Φ3530×7150

8900

B

340

2.0~2.5

40800~51000

3.0

3

144

Φ3530×7150

8900

ZC-144/4

A

450

1.0~1.5

27000~40500

4.0

3

144

Φ3530×8150

11500

B

450

2.0~2.5

54000~67500

4.0

3

144

Φ3530×8150

11500

ZC-144/5

A

569

1.0~1.5

34150~51200

5.0

3

144

Φ3530×9150

14200

B

569

2.0~2.5

68300~85300

5.0

3

144

Φ3530×9150

14200

ZC-240/4

A

760

1.0~1.5

45600~68400

4.0

4

240

Φ4380×9050

16000

B

760

2.0~2.5

91200~114000

4.0

4

240

Φ4380×9050

16000

ZC-240/5

A

950

1.0~1.5

57000~85500

5.0

4

240

Φ4380×10500

18000

B

950

2.0~2.5

114000~142500

5.0

4

240

Φ4380×10500

18000

ZC-240/6

A

1140

1.0~1.5

68400~102600

6.0

4

240

Φ4380×11850

20000

B

1140

2.0~2.5

136800~171000

6.0

4

240

Φ4380×11850

20000
