DZC系列垂直振动提升机

出处:诺和环保 发布时间::2016-07-14


一、 DZC系列振动提升机产品概述:
DZC垂直输送机采用振动电机作振动源,利用两振动电机的合成振幅,将物料沿螺旋输送槽向上输送。DZC垂直输送机主要用于提升颗粒状、粉状、块状物料。本输送机结构简单,维修容易,物料定量送出,输送量连续可调,可作为各行业中,小颗粒物料的垂直输送之用.除具有从下向上提升物料外,还可以完成对物料的干燥、冷却作用。分开槽式、封闭式两种结构,并可根据不同工艺的要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。
DZC垂直输送机广泛应用于化工、橡胶、塑料、医药、轻工、食品、冶金、建材、矿山、粮食等行业。
二、DZC系列振动提升机工作原理:
DZC系列电机振动垂直提升机是由提升槽、振动电机、减振系统和底座等组成。该系列提升机是采用振动电机作为振动源,固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装,并做相反方向自同步旋转,振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动,使支承在减振器上的整个机体不停振动,使物料在提升槽内被抛起的同时向上运动,物料落入入料槽后,开始被抛起,此时可以使物料与空气充分接触,还可以起到散热冷却的作用。该提升机对粉状、块状和短纤维状的固体物料(有粘性和易结块的除外)都可垂直输送,还可以完成对物料的干燥、冷却作用。分敞开式、封闭式两种结构。并可按照用户需要进行特殊设计。
三、DZC系列振动提升机的型式:
1.振动源分:
a.交叉轴式螺旋振动输送机。 b.平行轴式螺旋振动输送机。
2.以上两种又各自分为:
a.座式螺旋输送机。 b.悬挂式螺旋输送机。
DZC系列振动提升机主要特点:
1.占地面积小、结构简单、合理。
2.动力消耗小、无噪音、维修方便。
3.封闭式提升有效的防止了粉尘和有害气体对工作环境的污染。

四、DZC系列振动提升机型号说明:

DZ C □
┬ ┬ ┬
│ │ │
│ │ │
│ │ │
│ │ └───────────── 输送槽直径(mm)
│ │
│ └──────────────- 垂直
│
└──────────────── 电机振动

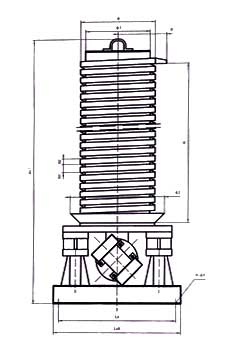

五、DZC型系列垂直振动提升机安装尺寸:

 DZC型系列垂直振动提升机安装尺寸

型号 Φ Φ1 Φ2 H H1 H2 H3 D Lx8 Ld×Bd Φd
DZC300 300 146 500 ~2000 ~2750 40 75 270 680×680 \ 11
DZC500 500 219 850 ~3000 ~4020 50 80 475 1080×1080 880×880 13
DZC550 550 245 900 ~3500 ~4530 55 85 500 1100×1100 900×900 13
DZC600 600 273 950 ~4000 ~5150 60 85 525 1100×1100 900×900 15
DZC800 800 351 1200 ~4500 ~5650 60 90 650 1300×1300 1050×1050 15
DZC850 850 402 1250 ~5000 ~6150 65 100 675 1400×1400 1150×1150 17
DZC900 900 530 1300 ~6000 ~7180 65 110 700 1600×1600 1300×1300 17

DZC系列振动提升机技术参数表:

型号 输送量
(t/h)
输送槽直径
(mm)
输送宽度
(mm)
输送高度
(m)
振次
(min)
双振幅
(mm)
电动功率
(kw)
重量
(kg)
DZC300 ~1.0 300 77 ≤2.0 960 6~7 2×0.4 680
DZC500 ~2.0 500 140 ≤3.0 6~8 2×0.75 1010
DZC550 ~3.0 550 152 ≤3.5 6~8 2×1.5 1190
DZC600 ~3.0 600 163 ≤4.0 6~7 2×1.5 13210
DZC800 ~4.0 800 224 ≤4.5 6~8 2×2.2 1590
DZC850 ~4.0 850 224 ≤5.0 6~9 2×2.2 1750
DZC900 ~3.5 900 185 ≤6.0 6~9 2×3.0 2100
