清灰控制仪
出处:诺和环保 发布时间::2017-12-11

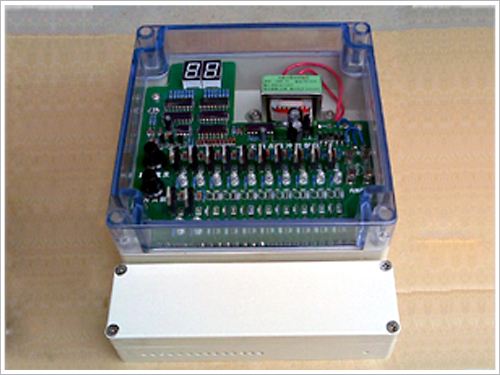

TYM-FD-BA型清灰控制仪操作手册
一、产品特点:
控制仪采用工业级单片机作为控制核心;控制仪采用先进的总线式显示方法,既显示了设备的正常工作状态,又方便了工作参数的设置;控制仪面板上设有各个输出点的工作指示,可快速判断输出点的状态;控制仪采用通用的硬件 + 控制算法的设计方案,出色的解决了降低控制成本和提高控制可靠性的矛盾。选用该控制仪,用户只需要正确安装外围设备,正确的设置参数即可轻松实现除尘器的电器控制,不需要任何编程;控制仪采用EEPROM数据保存技术,实现控制参数的随时修改和掉电保存。由于系统的控制参数具有特殊的保护措施,即使是在特别恶劣的环境下,仍能保持控制参数的安全
二、技术指标:
输出路数:1-40路可选;
控制参数随时设定,断电后设置参数不丢失;
支持远程启动/停止控制(可选件);
输入电压:AC 50HZ 180-240V;
每路输出电压:AC 220V;
每路输出电流:AC 1.0 A;
可实现在线(顺序脉冲)、离线(提升+脉冲)控制;
外型尺寸:260×185×96毫米;
三、参数设定范围:
提脉间隔:设定范围为05~99秒,系统默认值为5秒;
脉冲宽度:设定范围为0.01~0.99秒,系统默认为0.01秒;
阀间隔: 设定范围为003~999秒,系统默认为003秒;
周期间隔:设定范围为001~9999秒,系统默认为100秒;
卸灰时长:设定范围为0~99秒,系统默认为05秒;
卸灰间隔:设定范围为0~99秒,系统默认为50秒;
提升阀数:即室数,设定范围为0~10,系统默认为00;无提升阀时设定为0;
脉冲阀数:设定范围为01~40,系统默认为08;
节电时长:设定范围为0~99秒,系统默认为0(即不节电);
室间隔: 设定范围为01-999秒, 系统默认为05;
四、面板指示:
面板各部分的作用:
1)数码管:运行显示,设置参数及运行过程参数显示;
2)上键(红):增加按钮;
3)中键(黄):设置/移位按钮;
4)下键(红):手动按钮;
5)指示灯1-40:指示各输出点的工作状态;
6)端子排列图见第六部分——接线方式。
